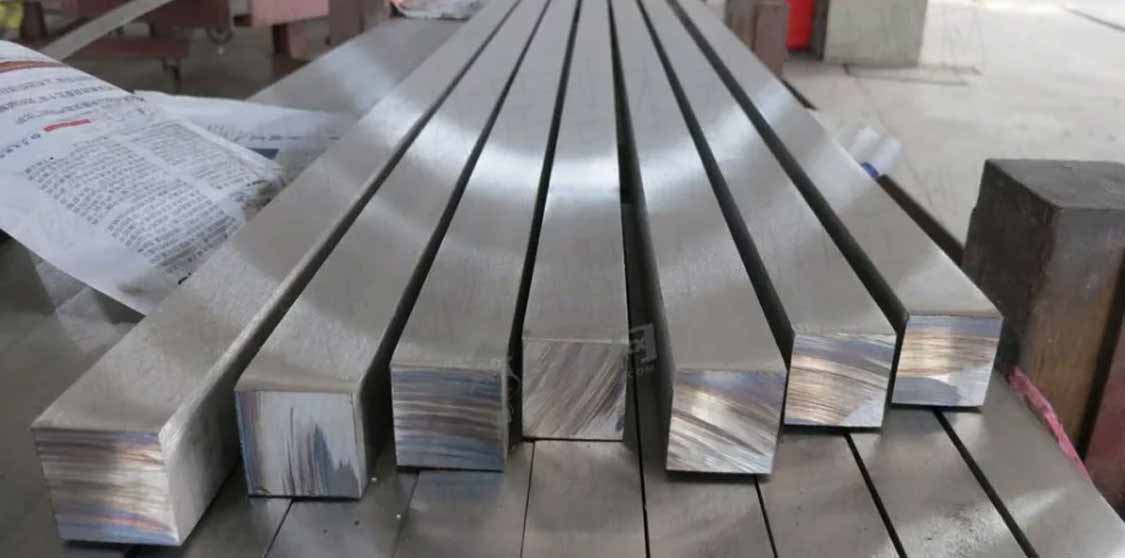

در ساخت قطعات حساس تجهیزات آزمایشگاهی و ابزار دقیق، انتخاب ماده اولیه مناسب تأثیر مستقیمی بر دقت، دوام و کارایی نهایی دستگاه دارد. چهارپهلو آلومینیوم به دلیل دقت ابعادی بالا، سطح صیقلی و وزن کم، یکی از پرکاربردترین مقاطع در این صنعت محسوب میشود. در این مقاله به بررسی ویژگیها، آلیاژهای مختلف و کاربردهای چهارپهلو آلومینیوم برای ساخت قطعات تجهیزات آزمایشگاهی و ابزار دقیق میپردازیم.
چرا چهارپهلو آلومینیوم برای تجهیزات آزمایشگاهی مناسب است؟
تجهیزات آزمایشگاهی و ابزار دقیق نیازمند قطعاتی با تلرانس نزدیک، مقاومت خوردگی بالا و قابلیت ماشینکاری عالی هستند. چهارپهلو آلومینیوم با ساختار همگن و عدم وجود پیچش یا تاب خوردگی، امکان تولید قطعاتی با دقت میکرومتر را فراهم میکند. همچنین سطح براق و یکنواخت این محصول پس از ماشینکاری، نیاز به پرداخت ثانویه را کاهش میدهد.
از دیگر مزایای مهم این مقطع، نسبت استحکام به وزن آن است. در ساخت قطعات متحرک مانند نگهدارندههای لنز، شاسی دستگاههای آنالیزور یا اتصالات پنوماتیک، وزن کم آلومینیوم باعث افزایش سرعت عملکرد و کاهش مصرف انرژی میشود. به همین دلیل، مهندسان طراح همواره چهارپهلو آلومینیوم را گزینه اول برای پروژههای حساس ابزار دقیق میدانند.
آلیاژهای رایج چهارپهلو آلومینیوم در ابزار دقیق
انتخاب آلیاژ مناسب بستگی به نیاز مکانیکی و محیط کاری قطعه دارد. در ادامه جدول مقایسه آلیاژهای 6060، 6061 و 7075 ارائه شده است تا تفاوت عملکرد هرکدام در ساخت قطعات تجهیزات آزمایشگاهی مشخص شود.
جدول مقایسه آلیاژهای چهارپهلو آلومینیوم
| آلیاژ | استحکام کششی (MPa) | مقاومت به خوردگی | قابلیت ماشینکاری | کاربرد معمول در آزمایشگاه |
|---|---|---|---|---|
| 6060 | 120-160 | عالی | بسیار خوب | قطعات تزئینی، محفظههای غیرساختاری، دستگیرهها |
| 6061 | 240-310 | خوب | خوب | ساختارهای تحملبار، پایههای میکروسکوپ، اتصالات فشار قوی |
| 7075 | 510-570 | متوسط (نیاز به پوشش) | متوسط | قطعات تحت بار دینامیکی، اهرمهای دقیق، سنسورهای سنگین |
آلیاژ 6060 به دلیل سطح عالی و قابلیت آنودایز کردن، برای قطعاتی که ظاهر آنها اهمیت دارد مناسب است. در مقابل، آلیاژ 6061 تعادل خوبی بین استحکام و کارپذیری ارائه میدهد و رایجترین گزینه برای ساخت قطعات اصلی تجهیزات آزمایشگاهی محسوب میشود. آلیاژ 7075 اگرچه استحکام بسیار بالایی دارد، اما به دلیل هزینه بیشتر و حساسیت به خوردگی، تنها در کاربردهای خاص مانند قطعات پرتابل ابزار دقیق نظامی استفاده میشود.
کاربردهای مشخص چهارپهلو آلومینیوم در ساخت قطعات آزمایشگاهی
در ادامه به چند نمونه واقعی از قطعاتی که با استفاده از چهارپهلو آلومینیوم ساخته میشوند، اشاره میکنیم. این موارد نشان میدهد که چرا چهارپهلو آلومینیوم برای ساخت قطعات تجهیزات آزمایشگاهی و ابزار دقیق یک انتخاب هوشمندانه است.
1. شاسی و پایههای میکروسکوپ و دستگاههای نوری
در میکروسکوپهای رومیزی و دستگاههای اندازهگیری نوری، پایداری مکانیکی اهمیت زیادی دارد. چهارپهلو آلومینیوم با مقطع مربع، امکان ساخت پایههایی با مرکز ثقل پایین و بدون لرزش را فراهم میکند. معمولاً از آلیاژ 6061 در ابعاد 20×20 تا 50×50 میلیمتر برای این منظور استفاده میشود.
2. اتصالات و ریلهای خطی در رباتیک آزمایشگاهی
رباتهای نمونهبردار خودکار و سیستمهای تزریق مایع در آزمایشگاه، به ریلهایی با اصطکاک کم و دقت بالا نیاز دارند. چهارپهلو آلومینیوم پس از ماشینکاری دقیق و اعمال پوشش تفلون یا آنودایز سخت، عملکردی مشابه ریلهای فولادی با وزن بسیار کمتر ارائه میدهد. یکی از مزیتهای کلیدی، یکنواختی ابعاد در طول شش متری مقاطع است که نیاز به اتصالات متعدد را کاهش میدهد.
ابعاد استاندارد و تلرانسهای قابل قبول
در ساخت قطعات تجهیزات آزمایشگاهی، رعایت تلرانس ابعادی غیرقابل چشمپوشی است. چهارپهلو آلومینیوم معمولاً در ابعاد 3×3 تا 100×100 میلیمتر تولید میشود. برای ابزار دقیق، تلرانس استاندارد h11 (معادل 0- تا 0.11 میلیمتر برای ابعاد 20-50 میلیمتر) رایج است. البته در صورت نیاز به دقت بالاتر، ارائه درخواست با تلرانس h8 یا h9 امکانپذیر خواهد بود.
توجه داشته باشید که عملیات حرارتی T6 (محلولسازی و پیرسختی) برای افزایش استحکام در آلیاژهای 6061 و 7075 توصیه میشود. در حالی که آلیاژ 6060 معمولاً در شرایط T5 یا T4 عرضه میگردد که انعطاف بیشتری برای خمکاری و فرمدهی سرد فراهم میآورد. به همین دلیل، پیش از سفارش حتماً نیاز خود از نظر سختی و شکلپذیری را مشخص کنید.
جدول ابعاد رایج و وزن هر متر چهارپهلو آلومینیوم
| ابعاد (میلیمتر) | وزن تقریبی (کیلوگرم بر متر) | آلیاژ پیشنهادی | کاربرد آزمایشگاهی |
|---|---|---|---|
| 5×5 | 0.068 | 6060 | نگهدارنده کابل، اهرکهای ریز تنظیم |
| 10×10 | 0.270 | 6061 | اتصال دهنده سنسور، بدنه شیرهای پنوماتیک |
| 20×20 | 1.080 | 6061 | پایه ثابت دستگاه کروماتوگراف، ریل اسلایدر |
| 30×30 | 2.430 | 7075 | قطعات تحت بار ضربهای در هاردورهای تست |
محاسبه وزن تسمه و چهارپهلو آلومینیوم
برای محاسبه وزن انواع تسمهها و پروفیلهای چهارپهلو آلومینیومی با آلیاژهای مختلف میتوانید از این ماشین حساب استفاده نمایید. مقادیر طول و ابعاد مقطع را وارد کنید تا وزن دقیق محاسبه شود.
نکات مهم برای محاسبه صحیح:
- اطمینان حاصل کنید که واحدهای طول و ابعاد مقطع درست وارد شدهاند.
- در صورت وجود آلیاژ خاص، نوع آن را صحیح انتخاب کنید تا چگالی درست اعمال شود.
- از وارد کردن مقادیر غیر واقعی خودداری کنید تا نتیجه دقیق باشد.
- پس از وارد کردن دادهها، اعداد را دوباره بررسی کنید تا خطای محاسبه به حداقل برسد.
دادههای جدول بالا بر اساس چگالی 2.70 g/cm³ برای آلیاژهای آلومینیوم محاسبه شده است. در هنگام طراحی قطعات، همیشه 5 تا 10 درصد تلورانس وزنی ناشی از تغییرات آلیاژ و فرایند اکستروژن را در نظر بگیرید. همچنین برای قطعاتی که در معرض مواد شیمیایی خورنده مانند اسیدها و بازها قرار دارند، حتماً از پوشش آنودایز سخت یا پوشش پودری استفاده کنید.
کاتالوگ تسمه و چهارپهلو آلومینیومی
برای مشاهده ابعاد کامل، گریدهای موجود، تلرانسهای دقیق و اطلاعات فنی مرتبط با چهارپهلو آلومینیوم مناسب ساخت قطعات تجهیزات آزمایشگاهی و ابزار دقیق، کاتالوگ تخصصی این مجموعه را مطالعه کنید. در این کاتالوگ جداول ماشینکاری، نتایج تستهای خوردگی و نقشههای ابعادی برای همه سایزها موجود است.
نکات فنی برای ماشینکاری و پرداخت کاری
هنگام تراشکاری یا فرزکاری چهارپهلو آلومینیوم، استفاده از روانکار مناسب برای جلوگیری از چسبندگی براده به لبه ابزار ضروری است. سرعت برش پیشنهادی برای آلیاژ 6061 حدود 300-600 متر بر دقیقه و برای 7075 حدود 200-400 متر بر دقیقه میباشد. برای رسیدن به زبری سطحی کمتر از 0.8 میکرومتر Ra، استفاده از ابزارهای کارباید با روکش الماس و نرخ پیشروی 0.05-0.1 میلیمتر بر دور توصیه میگردد.
- کنترل تنشهای پسماند: پس از ماشینکاری سنگین، قطعه ممکن است دچار تغییر شکل شود. انجام عملیات تنشزدایی در 180 درجه سانتیگراد به مدت 2 ساعت مفید است.
- پرداخت سطحی: برای قطعاتی که در مسیر نوری قرار دارند، صیقل مکانیکی تا براقیت آینهای و سپس آنودایز شفاف توصیه میشود.
- اتصالات: پیچهای استیل ضدزنگ با خمیر مسی یا گریس مخصوص آلومینیوم بهترین سازگاری را با چهارپهلو آلومینیوم دارند تا از خوردگی گالوانیک جلوگیری شود.
رعایت این نکات باعث میشود قطعه نهایی نه تنها از نظر دقت ابعادی بلکه از نظر ظاهری و دوام نیز مطابق استاندارد تجهیزات آزمایشگاهی درجه یک باشد. بسیاری از تولیدکنندگان ابزار دقیق آلمانی و سوئیسی نیز از همین پروتکلها پیروی میکنند.
مراحل سفارش و تضمین کیفیت
برای تهیه چهارپهلو آلومینیوم مناسب ساخت قطعات تجهیزات آزمایشگاهی، توصیه میشود حتماً درخواست خود را همراه با نقشه قطعه و ذکر آلیاژ، ابعاد، تلرانس و نوع عملیات سطحی ارسال نمایید. تأمین کنندگان معتبر معمولاً گواهی آنالیز شیمیایی (بر اساس استاندارد EN 573-3) و گزارش ابعاد را ارائه میدهند. در صورت خرید بالای 100 کیلوگرم، درخواست تست غیرمخرب التراسونیک برای اطمینان از عدم وجود حفره داخلی منطقی است.
- ارسال استعلام با ذکر کاربرد دقیق (مثلاً “قطعه نگهدارنده سنسور در دستگاه pH متر”)
- دریافت پیشفاکتور شامل آنالیز قیمت و جدول ابعاد قابل تأمین
- هماهنگی برای نمونه اولیه (در صورت پروژه حساس)
- تولید انبوه با بستهبندی ضد خش و ارسال
چهارپهلوهای آلومینیوم با کیفیت بالا فاقد خطوط کشش عمیق، پوستهشدگی یا ترکهای سطحی هستند. با یک بازرسی چشمی ساده زیر نور مستقیم میتوانید یکنواختی سطح را ارزیابی کنید. در ضمن، استفاده از چهارپهلوهایی که گواهی مطابقت با استاندارد ISO 6362-2 را دارند، ریسک پروژه شما را به حداقل میرساند.
چهارپهلو آلومینیوم برای ساخت قطعات تجهیزات آزمایشگاهی و ابزار دقیق | نتیجهگیری
در این مقاله به طور جامع نشان داده شد که چهارپهلو آلومینیوم به دلیل ترکیبی از دقت ابعادی، قابلیت ماشینکاری عالی و وزن کم، یک ماده کلیدی در تولید قطعات حساس آزمایشگاهی و ابزار دقیق است. انتخاب صحیح آلیاژ (از 6060 برای قطعات سبک تا 7075 برای بارهای سنگین) و رعایت تلرانسهای استاندارد میتواند عمر مفید دستگاه را تا دو برابر افزایش دهد. همچنین توجه به فرایندهای تکمیلی مانند آنودایز و تنشزدایی از بروز خطاهای بعدی جلوگیری میکند.
با توجه به رشد سریع صنایع بیوتکنولوژی، نانو و آنالیز دستگاهی، تقاضا برای مقاطع آلومینیومی با کیفیت بالا رو به افزایش است. اگر قصد طراحی یا تعمیر یک دستگاه آزمایشگاهی را دارید، پیشنهاد میکنم حتماً از چهارپهلوهای آلومینیوم با آنالیز شیمیایی و گواهی ابعاد استفاده کنید. در نهایت همکاری با کارخانه تولید آلومینیوم، خیال شما را از بابت استاندارد بودن قطعات راحت میکند. برای اطلاع از قیمت روز و موجودی ابعاد مختلف میتوانید از بخش قیمت در زیر استفاده نمایید.
