چهارپهلو آلومینیوم برای تجهیزات آزمایشگاهی یکی از مقاطع فلزی پرکاربرد و استراتژیک در ساخت قطعات دقیق ابزار دقیق و دستگاههای مدرن آزمایشگاهی بهشمار میرود. این محصول با ترکیبی از استحکام مکانیکی مطلوب، وزن سبک و مقاومت ذاتی در برابر زنگزدگی، پاسخگوی نیازهای فنی پیچیده در محیطهای حساس است. در ادامه با ویژگیها، آلیاژها، جداول فنی و راهنمای انتخاب بهترین چهارپهلو آلومینیومی آشنا میشوید.
چهارپهلو آلومینیوم چیست و چرا در ابزار دقیق اهمیت دارد؟

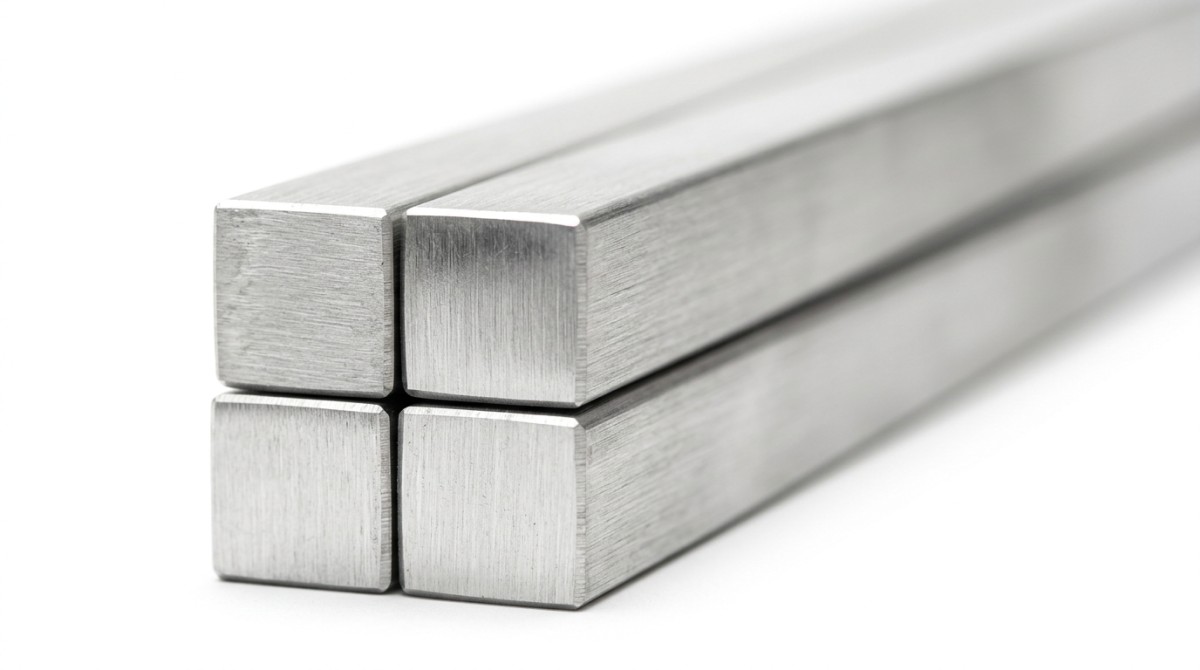

مقطع چهارپهلو یا مربعی آلومینیوم، محصولی نورد شده یا اکسترود شده با سطح مقطع مربع شکل است که در ابعاد و آلیاژهای گوناگون تولید میشود. دلیل اصلی توجه به این مقطع در صنایع آزمایشگاهی و ابزار دقیق، ثبات ابعادی، ماشینکاری آسان و رفتار قابل پیشبینی آن در شرایط مختلف دمایی و شیمیایی است. بسیاری از تجهیزات اندازهگیری، فیکسچرها، نگهدارندههای اپتیکی و بدنه سنسورها با این مقطع ساخته میشوند.
برخلاف فولاد، آلومینیوم در محیطهای آزمایشگاهی که ممکن است با رطوبت یا مواد شیمیایی ملایم در تماس باشد، دچار خوردگی گسترده نمیشود. همچنین جرم مخصوص پایین آن، طراحی سازههای سبک و در عین حال مقاوم را ممکن میکند. این ویژگیها باعث شده است که چهارپهلو آلومینیوم برای تجهیزات آزمایشگاهی جایگاه ویژهای در میان مهندسان طراح پیدا کند.
کاربردهای چهارپهلو آلومینیوم در تجهیزات آزمایشگاهی و ابزار دقیق
قطعات سازهای و نگهدارندهها
در ساخت شاسی و فریم دستگاههای اسپکتروفتومتر، کروماتوگراف و انواع آنالایزرها، از چهارپهلو آلومینیوم برای ایجاد پایههای تراز و اتصالات دقیق استفاده میشود. زاویههای ۹۰ درجه این مقطع، مونتاژ قطعات را ساده کرده و نیاز به جوشکاری پیچیده را کاهش میدهد.
همچنین در ساخت نگهدارندههای لنز، منشور و آینه در سیستمهای اپتیکی آزمایشگاهی، چهارپهلو آلومینیوم با آلیاژهای ماشینکاریپذیر، عملکردی بدون لرزش و با پایداری بالا ارائه میدهد. امکان آنادایز کردن سطح نیز مقاومت سایشی و ظاهر قطعه را بهبود میبخشد.
ابزار دقیق و سنسورها
بدنه بسیاری از حسگرهای فشار، دما و جریان از قطعات ماشینکاری شده چهارپهلو آلومینیوم ساخته میشود. رسانایی گرمایی مناسب و پایداری ابعادی در برابر تغییرات دما، دقت اندازهگیری را تضمین میکند. علاوه بر این، عدم خاصیت مغناطیسی آلومینیوم در ابزارهایی که میدانهای الکترومغناطیسی در آنها اهمیت دارد، یک مزیت کلیدی محسوب میشود.
در محفظههای ضد انفجار یا هوزینگهای مخصوص ابزار اندازهگیری صنعتی، چهارپهلو آلومینیوم به کار گرفته میشود؛ چرا که در برابر جرقه مقاوم بوده و وزن کلی تجهیز را به طور چشمگیری کاهش میدهد. همین ویژگیها نگهداری و جابجایی دستگاهها را نیز آسانتر میکند.
مقایسه آلیاژهای پرکاربرد چهارپهلو آلومینیوم
برای ساخت قطعات آزمایشگاهی، انتخاب آلیاژ مناسب تأثیر مستقیمی بر دوام، ماشینکاری و مقاومت شیمیایی دارد. در جدول زیر چهار آلیاژ رایج مقایسه شدهاند تا دید روشنی برای انتخاب ایجاد شود.
| آلیاژ | استحکام کششی (MPa) | مقاومت به خوردگی | قابلیت ماشینکاری | کاربرد پیشنهادی |
|---|---|---|---|---|
| 6061 | ۳۱۰ | بسیار خوب | خوب | سازههای عمومی، فریمها |
| 6063 | ۲۴۰ | عالی | متوسط | پروفیلهای ظریف، نگهدارندههای اپتیکی |
| 6082 | ۳۴۰ | بسیار خوب | خوب | قطعات تحت تنش بالا |
| 7075 | ۵۷۰ | متوسط | بسیار خوب | ابزارهای دقیق با نیاز به استحکام فوقالعاده |
راهنمای انتخاب آلیاژ برای ابزار دقیق و محیطهای حساس
از میان گزینههای موجود در جدول، آلیاژ ۶۰۶۱ با تعادل عالی میان استحکام، مقاومت به خوردگی و ماشینکاری، پرکاربردترین انتخاب برای فریمها و سازههای عمومی تجهیزات آزمایشگاهی است. این آلیاژ با عملیات حرارتی T6 به راحتی به تلرانسهای دقیق ماشینکاری میشود و در محیطهای شیمیایی ملایم عملکرد قابل اعتمادی دارد.
در مقابل، اگر قطعه شما نیازمند استحکام فوقالعاده و وزن حداقلی باشد، آلیاژ ۷۰۷۵ با نسبت مقاومت به وزن بینظیر خود گزینه برتر است. البته باید توجه داشت که مقاومت به خوردگی این آلیاژ متوسط بوده و برای کاربردهای داخلی یا قطعات با پوشش محافظ توصیه میشود. برای نگهدارندههای اپتیکی ظریف نیز آلیاژ ۶۰۶۳ با قابلیت آنادایز عالی و سطح نهایی صاف، اغلب انتخاب نخست طراحان است.
محاسبه وزن تسمه و چهارپهلو آلومینیوم
برای محاسبه وزن انواع تسمهها و پروفیلهای چهارپهلو آلومینیومی با آلیاژهای مختلف میتوانید از این ماشین حساب استفاده نمایید. مقادیر طول و ابعاد مقطع را وارد کنید تا وزن دقیق محاسبه شود.
نکات مهم برای محاسبه صحیح:
- اطمینان حاصل کنید که واحدهای طول و ابعاد مقطع درست وارد شدهاند.
- در صورت وجود آلیاژ خاص، نوع آن را صحیح انتخاب کنید تا چگالی درست اعمال شود.
- از وارد کردن مقادیر غیر واقعی خودداری کنید تا نتیجه دقیق باشد.
- پس از وارد کردن دادهها، اعداد را دوباره بررسی کنید تا خطای محاسبه به حداقل برسد.
جدول ابعاد استاندارد چهارپهلو آلومینیوم
ابعاد چهارپهلو آلومینیوم تأثیر مستقیمی بر وزن نهایی، سفتی سازه و سهولت ماشینکاری قطعات آزمایشگاهی دارد.
نکات فنی انتخاب ابعاد برای ابزار دقیق
در تجهیزات آزمایشگاهی که قطعات نیاز به جفتشدن دقیق با بیرینگها، ریلها یا هوزینگهای حساس دارند، انتخاب اندازهای با تلرانس بسته اولویت دارد. چهارپهلوهای ۲۰ × ۲۰ و ۳۰ × ۳۰ میلیمتر بهدلیل نسبت مناسب سطح به طول، گزینههای پرکاربردی برای براکتها و تکیهگاهها هستند.
همچنین توصیه میشود برای قطعاتی که تحت ارتعاش قرار میگیرند، از ابعاد بزرگتر با حداقل ۴۰ میلیمتر ضلع استفاده شود تا فرکانس طبیعی سازه افزایش یابد و از تشدید جلوگیری گردد. در ادامه وزن تقریبی هر سایز بر اساس چگالی ۲.۷ گرم بر سانتیمتر مکعب ارائه شده است.
| اندازه (میلیمتر) | وزن تقریبی (کیلوگرم بر متر) |
|---|---|
| ۱۰ × ۱۰ | ۰٫۲۷ |
| ۲۰ × ۲۰ | ۱٫۰۸ |
| ۳۰ × ۳۰ | ۲٫۴۳ |
| ۴۰ × ۴۰ | ۴٫۳۲ |
| ۵۰ × ۵۰ | ۶٫۷۵ |
| ۶۰ × ۶۰ | ۹٫۷۲ |
مزایای اصلی چهارپهلو آلومینیوم
مزایای فنی و اقتصادی
انتخاب چهارپهلو آلومینیوم تنها به ویژگیهای مکانیکی محدود نمیشود؛ بلکه صرفه اقتصادی، دسترسی آسان و فرآیند تولید انعطافپذیر نیز در آن نقش دارند. این مقطع در ضخامتها و طولهای مختلف قابل تأمین است و ضایعات تولید را کاهش میدهد.
از سوی دیگر، وزن پایین آن هزینههای حمل و نقل و نیروی انسانی را در مونتاژ تجهیزات پایین میآورد. در بسیاری از پروژههای تحقیقاتی، سرعت اجرا و هزینه نهایی دو معیار مهم هستند و چهارپهلو آلومینیوم هر دو نیاز را پوشش میدهد.
- وزن سبک و نسبت استحکام به وزن عالی
- مقاومت طبیعی در برابر خوردگی و زنگزدگی
- ماشینکاری آسان و قابلیت آنادایز برای زیبایی و دوام
- عدم خاصیت مغناطیسی و سازگاری با محیطهای حساس
- بازیافت کامل و دوستدار محیط زیست
راهنمای انتخاب چهارپهلو آلومینیوم مناسب
مراحل گام به گام انتخاب آگاهانه
پیش از سفارش، باید پارامترهای طراحی خود را بهدقت بررسی کنید. ابتدا بارهای مکانیکی وارده بر قطعه، شرایط محیطی مانند دما و رطوبت و نیز نیاز به پرداخت سطحی را مشخص کنید. این دادهها کمک میکنند تا از میان آلیاژها و ابعاد موجود، بهترین گزینه انتخاب شود.
همچنین توجه به تلرانسهای ابعادی برای کاربردهای دقیق الزامی است. برای قطعاتی که نیاز به انطباق بالا با سایر اجزا دارند، چهارپهلوهای تولید شده با روش کشش سرد معمولاً دقت بیشتری نسبت به مقاطع اکسترود گرم دارند.
- نوع بارگذاری (استاتیکی، دینامیکی یا ضربهای) را تعیین کنید.
- محیط کاری (خشک، مرطوب، اسیدی ملایم) را ارزیابی کنید.
- آلیاژ متناسب با نیاز استحکام و ماشینکاری را از جدول مقایسه برگزینید.
- اندازه مقطع را بر اساس محاسبات مقاومت مصالح و محدودیت فضا انتخاب کنید.
- از تأمینکننده معتبر برای دریافت گواهی آنالیز و تلرانس دقیق استعلام بگیرید.
کاتالوگ چهارپهلو آلومینیوم
برای مشاهده جزئیات فنی، سایزهای دقیق و اطلاعات کاملتر، کاتالوگ محصولات چهارپهلو آلومینیوم را از طریق تصاویر زیر بررسی کنید و میتوانید از طریق سایت کارخانه تولید آلومینیوم | آلوم متال آراک اطلاعات بیشتری کسب کنید.
این کاتالوگ شامل جداول ابعادی، خواص مکانیکی و آلیاژهای موجود است.
قیمت بهروز چهارپهلو آلومینیوم
قیمت چهارپهلو آلومینیوم بر اساس آلیاژ، ابعاد و وزن نوسان میکند. جدول زیر بهطور روزآمد نرخهای فروش را نمایش میدهد تا بتوانید برآورد دقیقی از هزینه مواد اولیه پروژه خود داشته باشید.
چهارپهلو آلومینیوم برای تجهیزات آزمایشگاهی | نتیجهگیری
چهارپهلو آلومینیوم برای تجهیزات آزمایشگاهی ترکیبی ایدهآل از دقت، سبکی و دوام را ارائه میدهد که در ساخت قطعات ابزار دقیق بیرقیب است. با انتخاب آلیاژی هماهنگ با نیاز پروژه و استفاده از ابعاد استاندارد، میتوان عملکرد و طول عمر تجهیزات را به حداکثر رساند.
فروشگاه آلوم متال با ارائه انواع چهارپهلو آلومینیوم در آلیاژهای متنوع و با قیمت رقابتی، آماده تأمین نیازهای صنایع آزمایشگاهی، تحقیقاتی و ابزار دقیق است. برای استعلام قیمت دقیق و مشاوره فنی، با کارشناسان ما تماس بگیرید یا از طریق وبسایت اقدام کنید.
